充電介面操作

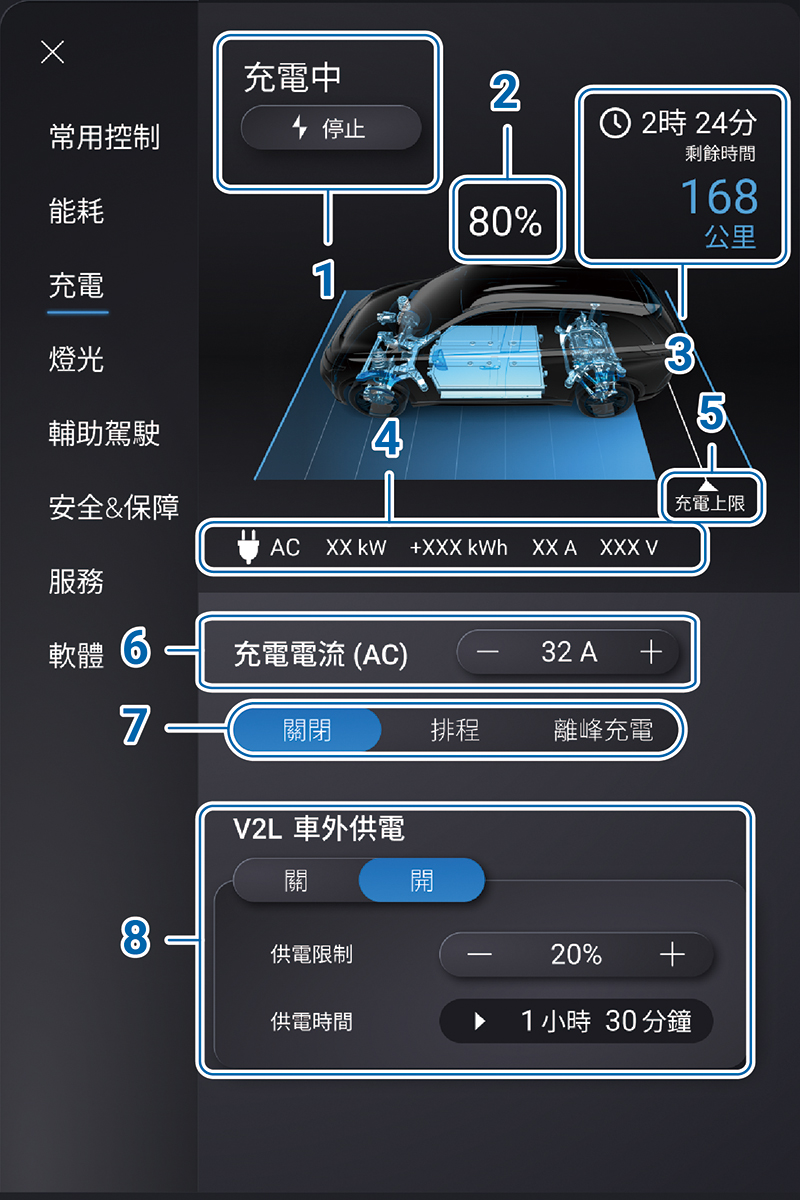

充電介面操作
- 充電狀態
- 高電壓電池組電量 (白) / 充電上限電量 (綠)
- 剩餘充電時間 / 預估可行駛里程
- 充電方式 / 電流顯示
- 最大充電電量設定
- 充電電流 (僅一般充電模式)
- 預約充電
- V2L 車外供電
充電狀態
未執行充電時，充電狀態欄位 1 並不會有任何資訊顯示，當充電槍插入充電埠並開始執行充電操作時才會顯示相應的訊息 2 (如：充電中)。
備註
依照實際情況的不同，充電狀態欄位中的資訊也會有所不同，請依實際畫面操作。
暫停：
充電操作時，如需中斷充電模式，請按下“停止”按鈕即可；如需重新開始充電，請於充電裝置操作介面中重新執行充電的操作。
解鎖充電埠：
充電過程中，解鎖充電埠按鈕並不會顯示，且按壓充電槍固定鎖開關也無法取下充電槍。

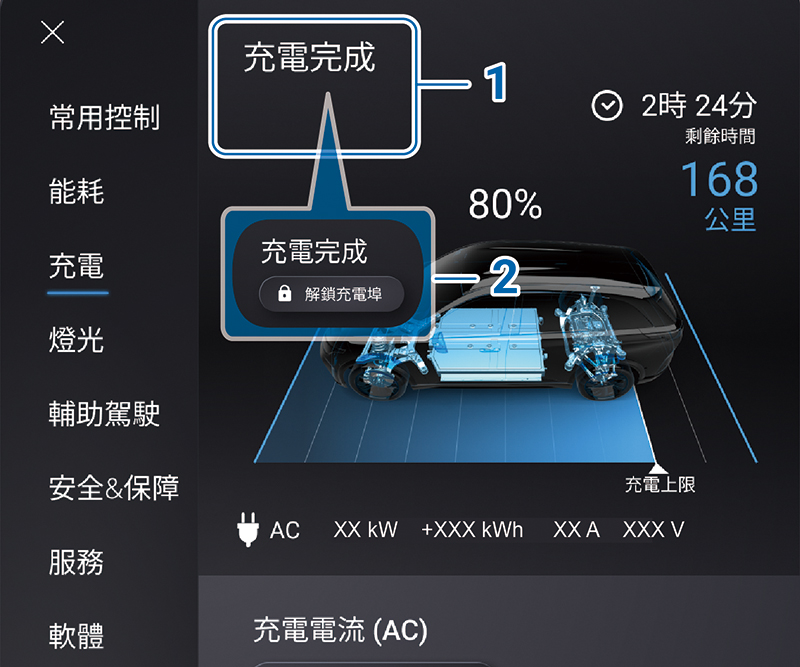

當按下“停止”按鈕或充電完成後，充電狀態會顯示“充電完成” 1 的訊息，待充電槍解鎖後即可自車身取下充電槍。
如充電槍於自動解鎖達 120 秒後仍未取下，系統會自動將充電埠上鎖 (此時充電狀態畫面會顯示“解鎖充電埠” 2 的按鈕)。點選“解鎖充電埠”按鈕可對充電埠進行解鎖，解鎖完畢後即可取下充電槍。
備註
如系統未顯示“解鎖充電埠” 2 按鈕，可將車輛重新上鎖然後再解鎖亦可對充電埠進行解鎖。
高電壓電池組電量 (白) / 充電上限電量 (綠)
系統會以白色數值顯示目前高電壓電池組的剩餘電量。執行充電上限操作時，會以綠色顯示調整的數值，待完成充電上限設定後，會切換顯示成白色的高電壓電池組電量資訊。
剩餘充電時間 / 預估可行駛里程
充電狀態下，依照充電方式以及最大充電上限的不同，顯示所需剩餘的充電時間。
依照目前高電壓電池組的電量顯示推估的可行駛里程。
充電方式 / 電流顯示
插入充電槍後，依照充電方式的不同，會顯示 AC/DC 相應的充電裝置相關訊息。
最大充電電量設定

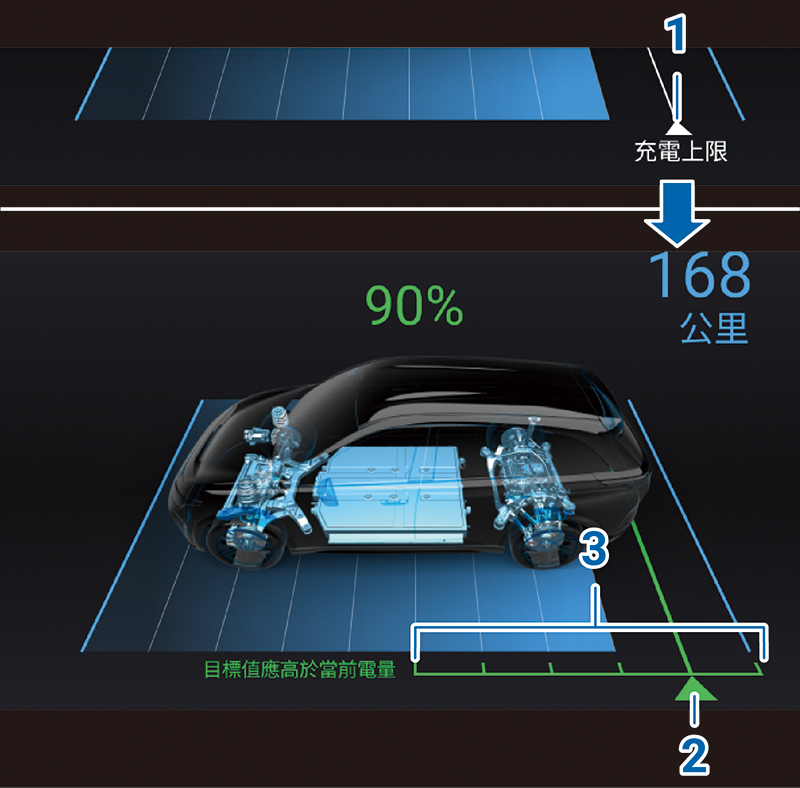

點選畫面上的白色箭頭 1 後，箭頭會呈現綠色 2，此時可向左 / 右滑動箭頭來調整所需的最大充電電量 (50~100%) 3，完成設定並放開手指即可完成設定 (箭頭呈現白色)。
設定完成後，無論使用任何充電方式，系統會在高電壓電池組電量達到設定值後自動中斷充電。
備註
執行最大充電電量設定時，如遇下列情況，系統將會自動退出設定操作畫面 (箭頭呈現白色)。
- 三秒內未進行任何操作。
- 點選箭頭以外的任意位置。
充電電流 (僅一般充電模式)
以一般充電模式 (AC) 執行充電時，系統會自動偵測充電裝置可提供的充電電流值，此時點選畫面上的 +/– 可手動變更充電電流值設定。設定完畢後，系統將依照設定的電流進行充電。
注意
當使用隨車充電器執行 AC 110 V 充電時，建議將充電電流值設定至 14 A以下 (室內配電規範為 15 A)。
備註
- 依照充電裝置的不同，最大充電電流值會依據充電裝置可提供的電流而有所不同。
- 當系統偵測到充電裝置的最大電流值低於車輛設定時，只能進行電流值降低 (–) 的調整設定，待畫面中的電流值低於充電裝置可提供的最大值後，才能點選增加 (+) 的設定。
預約充電

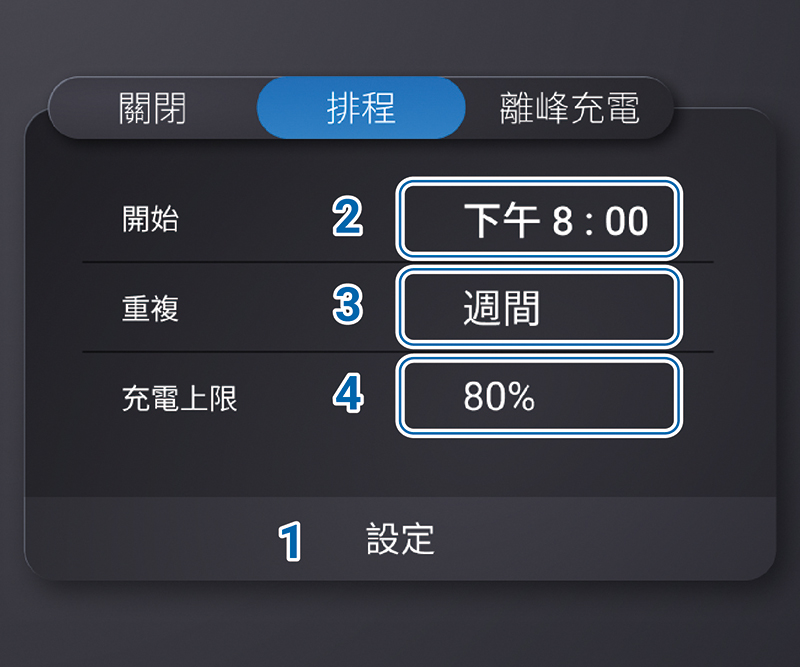

排程點選“排程”按鈕可開啟預約充電的排程設定畫面。
點選“設定”1 按鈕後即可針對開始時間 2、重複 3 (週間 / 整週) 及充電上限 4 進行設定，調整完畢後點選“完成”即可完成設定。
完成預約充電設定且充電槍與充電埠確實連結後，系統會自動依照所設定的時間自動執行充電，並在高電壓電池組電量達充電上限值後自動關閉充電。

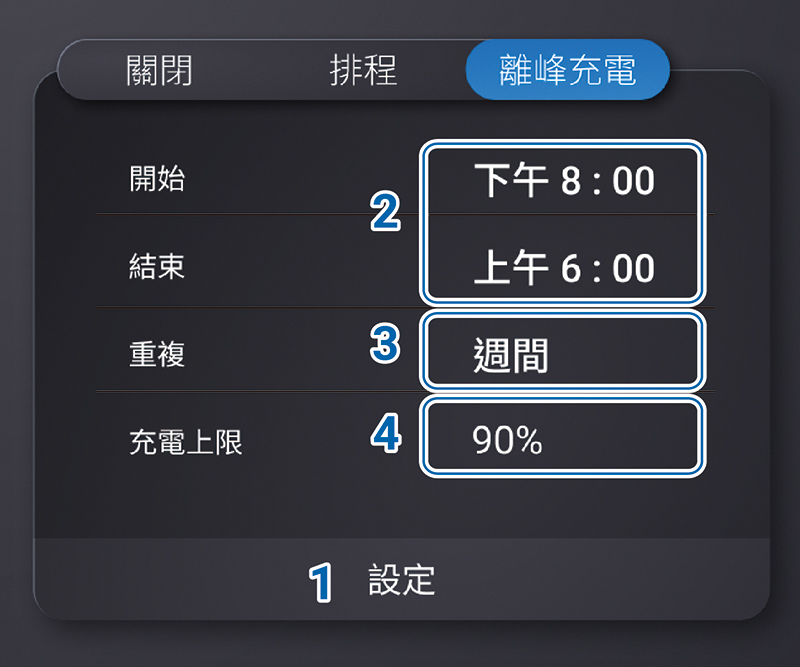

點選“離峰充電”按鈕可開啟離峰充電排程的設定畫面。
點選“設定”1 按鈕後即可針對開始 /結束時間 2、重複 3 (週間 / 整週) 及充電上限 4 進行設定，調整完畢後點選“完成”即可完成設定。
完成離峰充電設定且充電槍與充電埠確實連結後，系統會在設定的離峰時間內自動執行充電，並在達到結束時間或高電壓電池組電量達充電上限值後自動關閉充電。
注意
- 為確保電池正確電量資訊，建議充電上限設定為 100%。
- 每周使用 AC 方式對高電壓電池組充滿電至少一次。
- 預約充電完成後 (含離峰充電)，需拔除並再次插入充電槍後才能執行預約充電功能。
- 當車輛完成預約充電且充電槍插入充電埠後，將無法透過 LuxConnect變更排程類型 (排程 ↔ 離峰充電)，僅能點選關閉排程安排或於拔除充電槍後重新選擇排程類型。
V2L 車外供電

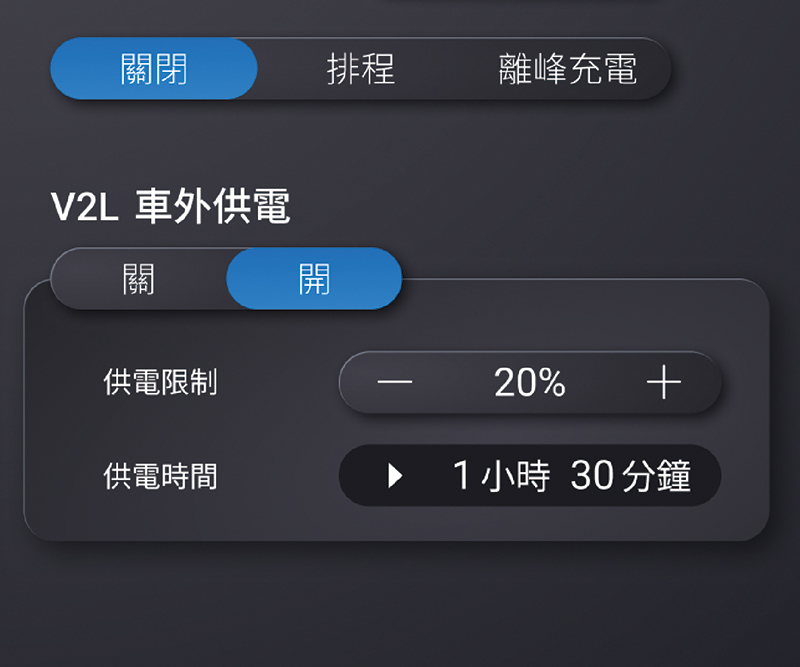

當電源位於 ON 狀態、檔位設定至 P 檔位置並開啟“露營”模式時，將車外供電功能設定至“開”即可開啟 V2L的功能。執行此功能時，亦可針對供電限制及供電時間進行設定，當高電壓電池組剩餘電量或時間達到設定值時，系統將會自動關閉 V2L 功能。
警告
- 請勿使用非原廠授權之 V2L 車外供電轉接頭，以避免造成車輛損壞或電氣設備損壞。
- 僅可連接符合國家標準規範之電氣設備。有關電氣設備的用法和注意事項，請參閱該設備的說明書。
- 手部潮濕時，請勿觸碰 V2L 車外供電系統或任何電氣設備，這可能會導致觸電。若要接觸上述物件時，請保持手部乾燥。
- 請勿改造或拆卸分解 V2L 車外供電系統，這可能會導致火災、觸電或人員受傷的危險。
- 請勿於氣候惡劣時 (如：下雨、下雪、雷鳴閃電...等) 使用 V2L 功能，這可能有導致觸電的風險。
- 請勿碰觸 V2L 車外供電轉接頭的金屬接頭部分，這可能有導致觸電的風險。
- 請確認充電埠和 V2L 車外供電系統中沒有水、灰塵或其他異物，並確認 V2L 車外供電轉接頭或相關裝置沒有損壞或生銹腐蝕，如果發現有上述任何情況，請不要使用 V2L 功能，這可能會導致短路或電擊並可能引發火災而導致人員嚴重傷害或死亡。
- 請勿使用非原廠授權配件執行 V2L功能對車輛進行充電，以避免造成車輛損壞。
- 如果電氣設備的電線外皮損壞或斷裂，請勿再繼續使用，這可能會導致火災、觸電或人員受傷的危險。
注意
- 為確保用車的安全，如高電壓電池組電量低於 20% 以下時，V2L 功能將無法使用。
- 請勿掉落 V2L 車外供電轉接頭或對其造成強烈撞擊。
- 使用 V2L 車外供電轉接頭時，請勿於 V2L 車外供電轉接頭上方放置物品。
- 完成使用 V2L 功能後，請務必將 V2L 車外供電轉接頭從車輛中拔出。
- 請務必完全插入電氣設備的電源插頭，並使用符合標準的合格插頭。若使用殘舊、遭腐蝕或損壞的插頭或不適當的插頭，可能會造成故障。
- 使用單個或多個電氣設備時，其總功率請勿超過 1,760 W (瓦)。
- 使用延長線時，請務必確保電線沒有扭曲或重疊，否則可能會引起火災。
