AR View+ 環景影像畫面說明

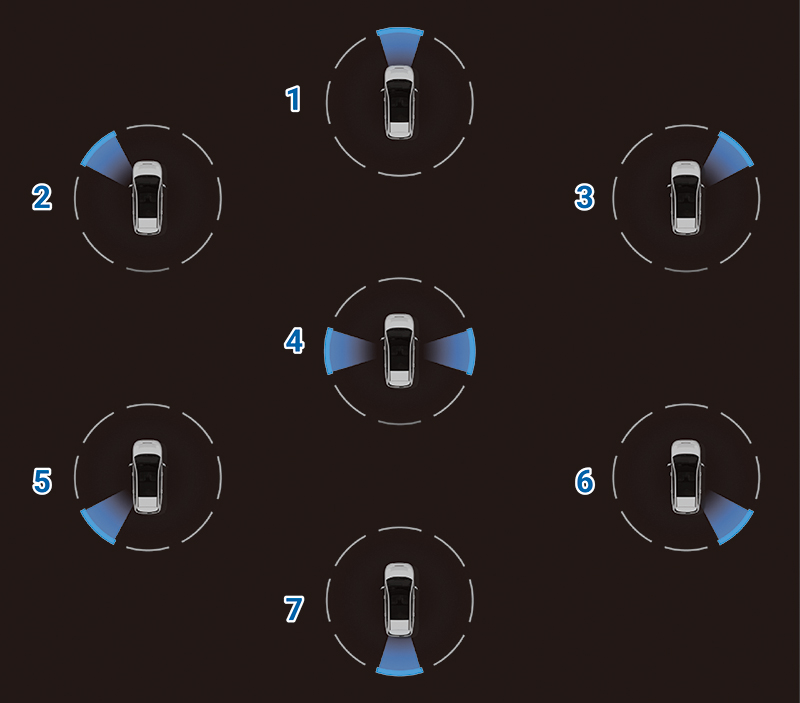

環景影像功能中，可於影像切換功能中點選所需的方向進行畫面的切換。

1. 前方影像 1：上方畫面會顯示車輛正前方的影像。
2. 左前影像 2 / 右前影像 3：上方畫面會顯示車輛左前方 / 右前方的影像。
3. 雙車側影像 4：上方畫面會同時顯示左 / 右車側前方的影像。
4. 左後影像 5 / 右後影像 6：上方畫面會顯示車輛左後方 / 右後方的影像。
5. 後方影像 7：上方畫面會顯示車輛後方的影像。

 

---

 

使用限制

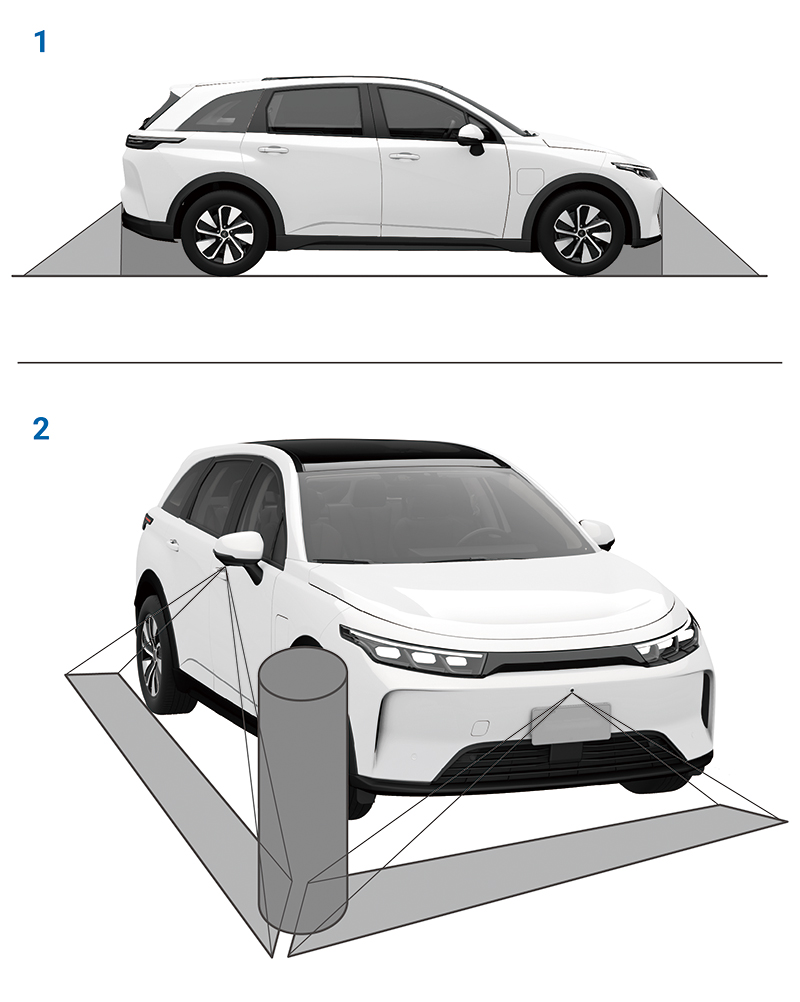

• 環景影像輔助系統在某些角度及位置無法偵測到物體。當在各畫面影像顯示時，保險桿下方或地面上的物體可能無法偵測到 1。
• 當偵測影像顯示時，若靠近攝影機偵測區域接縫的物體高度較高，則該物體將有可能不會出現在 環景影像的顯示區域中 2。
• 當強光直接照射在攝影鏡頭時，本系統可能無法正常作用。
• 當物體位於攝影鏡頭上方時將無法顯示在畫面上。
• 當攝影機的位置改變或夜間低光源時，環景影像中的物體可能會無法對正。
• 畫面中位於地面上的線條可能會不對正且在畫面的夾縫處看起來會不直，尤其是線條距離車輛較遠時，不對正的程度會增加。

警告

• 由於環景影像是經由車輛前方、後方及左、右車外後視鏡上的各個攝影鏡頭拍攝的畫面所組合處理而成的模擬影像，故影像中的物體距離會比實際的距離來得遠。
• 如路邊高起的人行道或車輛等較高的物體顯示在畫面上時，其影像可能無法對正。若位於拍攝的死角時也可能無法顯示於畫面上。
• 顯示在各個影像畫面中的線條僅能作為參考，因為這些線條會受到乘客數量、車輛位置、路況和路面很大的影響。
• 更換不同尺寸的輪胎 / 避震器、車高改變或攝影機的固定位置因外力或其他因素而與原廠出廠時的位置相異時，預測的車道線和 360 度環車影像可能無法正確顯示。

注意

• 如需重新安裝或更換攝影鏡頭時，請至服務中心執行安裝及校正，以維持畫面拼接的正確性。
• 螢幕上所顯示的所有影像僅供您參考，不可單憑本系統的影像及倒車預測曲線進行倒車。
